让光电器件待在您想要的温度点上——博源光电温度控制器

选型及应用指南：BRM-620X 温度控制器 让光电器件待在您想要的温度点上

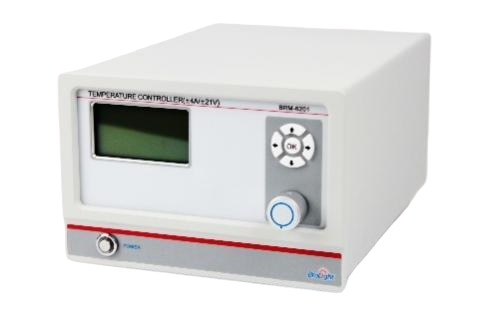

产品本质：带PID反馈的精密电流源

BRM-620X 系列温度控制器本质上是一台带PID反馈控制的精密电流源，专为驱动TEC（热电冷却器）或电阻加热器而设计。其关键工作机制分为两种模式：

1、闭环控制模式（PID反馈）：控制器接收温度传感器的反馈信号，将当前温度与设定目标进行比较，通过PID算法计算出所需的驱动电流，输出给TEC或加热器，从而精确地将被控对象稳定在目标温度。这是实现精密温控的标准工作模式。

2、开环输出模式（手动控制）：控制器不依赖温度传感器反馈，直接根据用户设定的电压或电流值输出。此模式下，温控器相当于一台可编程直流电流源，适用于没有集成温度传感器的加热器件，或需要手动控制输出功率的测试场景。

通俗理解：闭环模式就像“恒温空调”——温度计实时测温，空调根据温差自动调节制冷/制热量；开环模式就像“可调电炉”——您设定多大的功率，它就输出多大功率，不关心实际温度是多少。

关键认知：BRM-620X 需要配套TEC器件和温度传感器才能构成完整的温控闭环系统。TEC器件负责执行制冷/加热，温度传感器负责反馈当前温度，BRM-620X则根据设定值与反馈值的偏差，动态计算出所需的驱动电流。

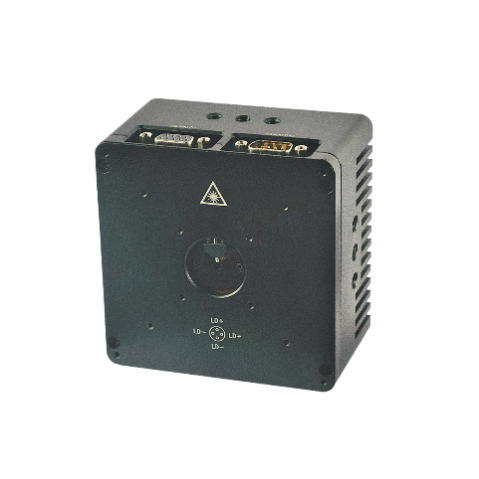

配套硬件：BRM-67xx 激光二极管温控安装座

针对激光二极管温控这一关键应用场景，博源光电提供BRM-67xx系列激光二极管温控安装座，内置TEC器件和温度传感器，与BRM-620X温度控制器配合使用，可快速搭建完整的激光器温控系统。

主要特点：

■ 快速安装：只需将激光二极管插入对应插座，即可完成器件固定与电气连接

■ 集成温控元件：内置TEC和温度传感器，无需额外配置

■ 支持大电流器件：可满足较高功率激光器的温控需求

■ 应用范围：TO-Can封装LD/LED、蝶形封装LD的安装与温控测试

系统搭配建议：BRM-620X温度控制器 + BRM-67xx温控安装座 + 激光二极管 = 完整的激光器温控测试方案。安装座内置TEC和传感器，插上激光器即可开始精密温控实验。

光电实验中的温控需求

光电件的性能高度依赖温度：

■ 激光二极管的波长漂移系数为 0.03-0.1 nm/°C

■ 探测器的暗电流与温度呈指数关系（温度每升高7-10°C，暗电流翻倍）

■ 非线性晶体的相位匹配条件对温度极为敏感（通常要求±0.1°C以内）

BRM-620X 系列温度控制器采用 PID 控制算法，配合 TEC（热电冷却器）或电阻加热器，将器件精确控制到您设定的目标温度，控温精度可达 ±0.1°C，并稳定维持。

两大关键目的：稳定 vs 扫描

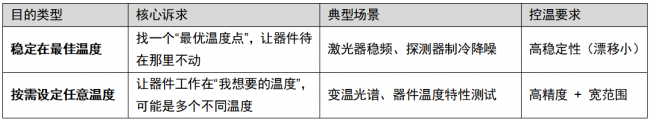

用户使用温度控制器，通常出于两种不同的目的：

通俗理解：第一种是“让器件住进最好的房间就不再搬家”；第二种是“让器件按我的要求，今天住25°C，明天住50°C，后天住-10°C，而且每个温度都要准”。

BRM-620X 两者都能做：既有长期稳定的能力（典型稳定性 ±0.1°C），也有宽范围精确设定的能力（支持从室温以下到上百摄氏度的设定）。

如何选型：五大关键决策

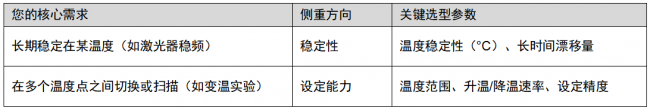

决策一：您要“稳”还是“扫”？

决策二：您需要多高的控温精度？

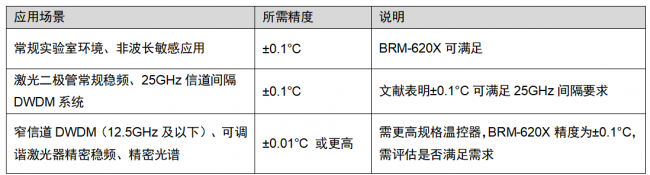

不同应用对温度稳定性的要求差异巨大：

说明：BRM-620X的控温精度为 ±0.1°C，适用于常规实验室温控及25GHz信道间隔DWDM系统。若您的应用需要±0.01°C级精度，建议咨询更高规格产品。

决策三：您需要驱动多大功率的 TEC/加热器？

根据被控器件的功耗和所需温度范围，选择足够驱动能力的控制器：

■ 驱动能力不足 → 无法达到目标温度 或 控温速度过慢

■ 驱动能力过大 → 可能造成温度过冲，影响稳定性

选型建议：选择驱动能力略大于实际需求的型号（留 20-30% 余量），以获得最佳控温响应。

决策四：您需要什么样的配套硬件？

温控系统需要TEC器件和温度传感器才能工作。对于激光二极管温控，博源光电提供BRM-67xx系列温控安装座，内置TEC和传感器，即插即用：

■ BRM-6701：适用于TO-Can封装（TO-38/46/56/90）

■ BRM-6711：适用于蝶形封装（14 Pin）

决策五：是否需要 PID 自整定？

PID 参数决定了控温的响应速度、稳定性和抗干扰能力。

■ 固定负载、长期运行 → 可手动整定 PID，一次配置长期使用

■ 多种负载切换、科研探索性实验 → PID 自整定功能可大幅提升效率

典型应用场景

场景一：激光二极管温度稳定（稳定在最佳温度）

激光波长随温度漂移。在需要精确波长控制的场景（如可调谐激光器），通过 TEC 将激光器芯片稳定在某个最佳工作温度，控温精度 ±0.1°C 可满足常规稳频需求。

系统方案：BRM-620X温度控制器 + BRM-67xx温控安装座（内置TEC和传感器）+ 激光二极管

*BRM-620X 的工作方式：闭环PID控制，根据温度传感器反馈动态调整TEC驱动电流，让激光器“住进最好的房间”，波长漂移控制在约0.003-0.01nm范围内。*

场景二：光电探测器制冷（稳定在最佳温度）

在弱光探测中，暗电流是主要噪声源。而暗电流与温度呈指数关系——降低温度可指数级抑制暗电流。温度控制器配合 TEC 可将探测器冷却至 -20°C 甚至更低，并稳定维持（精度 ±0.1°C）。

*BRM-620X 的工作方式：闭环PID控制，让探测器“冷静下来”，暗电流降到最低。*

场景三：非线性晶体温控（稳定在最佳温度）

在倍频、和频等非线性光学过程中，相位匹配条件对温度极为敏感。每种晶体、每个工作波长都有其最佳相位匹配温度。温度控制器需将晶体稳定在该温度（精度 ±0.1°C 是常见要求），以维持最佳转换效率。

*BRM-620X 的工作方式：闭环PID控制，让晶体“对准相位”，效率最大化。*

场景四：器件温度特性测试（按需设定任意温度）

研究光电探测器、LED、激光器在不同温度下的性能（如输出功率 vs 温度、峰值波长 vs 温度、暗电流 vs 温度）。此时需要温度控制器按设定的温度序列（如 0°C → 10°C → 20°C → 30°C → 40°C）依次控制器件温度，并在每个温度点稳定后进行测量。

*BRM-620X 的工作方式：闭环PID控制，让器件“按您的指令”依次体验不同温度。*

场景五：变温光谱/变温荧光（按需设定任意温度）

在材料科学中，常需测量样品在不同温度下的吸收光谱、荧光光谱或拉曼光谱。温度控制器需精确设定并维持每个测量点的温度。

*BRM-620X 的工作方式：闭环PID控制，让样品“按要求升温/降温”，配合光谱仪完成扫描。*

场景六：无反馈的开环加热应用（开环输出模式）

对于没有集成温度传感器的加热器件（如某些电阻加热片、温控炉），或需要手动控制输出功率的测试场景，直接设定输出电压或电流，此时它相当于一台可编程直流电流源。

*BRM-620X 的工作方式：开环输出模式，不依赖温度传感器，按用户设定值输出电流。*

一句话总结

BRM-620X 的关键能力是“让光电器件待在您想要的温度点上”——闭环模式下，它根据温度传感器反馈动态调整TEC驱动电流，实现 ±0.1°C 控温精度；开环模式下，它可作为可编程直流电流源使用。

系统搭建提醒：BRM-620X 需配套TEC器件和温度传感器使用。针对激光二极管温控，博源光电提供BRM-67xx系列温控安装座（内置TEC和传感器），可快速搭建完整的激光器温控测试方案。
